Norma TIA/EIA-568: guia completo e atualizado (ANSI/TIA-568-E)

A norma TIA/EIA-568, hoje chamada oficialmente de ANSI/TIA-568, é o conjunto de padrões que define como projetar, instalar e testar o cabeamento estruturado de edifícios comerciais: tipos de cabo, distâncias máximas, pinagem dos conectores (T568A e T568B) e os testes de certificação. A revisão em vigor é a 568-E, e o equivalente brasileiro é a ABNT NBR 14565.

Neste guia você encontra a tabela de pinagem, os limites de distância, as categorias de cabo, o histórico das revisões, o que mudou na atualização mais recente e um checklist para saber se a sua rede está de acordo com a norma.

O que é a norma TIA/EIA-568?

A TIA-568 é publicada pela TIA (Telecommunications Industry Association), por meio do comitê TR-42. A primeira edição saiu em 1991 com o nome EIA/TIA-568, numa parceria com a EIA (Electronic Industries Alliance). Como a EIA deixou de existir, o nome oficial passou a ser ANSI/TIA-568, mas o mercado continua chamando de “TIA/EIA-568”.

O objetivo da norma é padronizar o cabeamento de forma independente de fabricante: qualquer equipamento compatível funciona sobre a mesma infraestrutura, e a rede suporta várias gerações de computadores, telefones IP, câmeras e access points sem precisar ser refeita.

Por que seguir a norma

• Desempenho previsível: cada ponto entrega a velocidade prevista para a categoria instalada.
• Compatibilidade: switches, telefones, câmeras e access points de qualquer marca funcionam na mesma rede.
• Manutenção mais rápida: pontos identificados e documentados reduzem o tempo para achar e corrigir falhas.
• Garantia: fabricantes de cabeamento costumam exigir instalação e certificação conforme a norma para conceder garantia estendida do sistema.
• Contratos e licitações: projetos corporativos e públicos frequentemente exigem conformidade com a TIA-568 ou a NBR 14565.

Como a norma é dividida hoje

Desde a revisão C, a TIA-568 é dividida em partes. A estrutura atual é esta:

A TIA-568 trabalha junto com outras normas da mesma família:

Pinagem T568A x T568B: qual a diferença

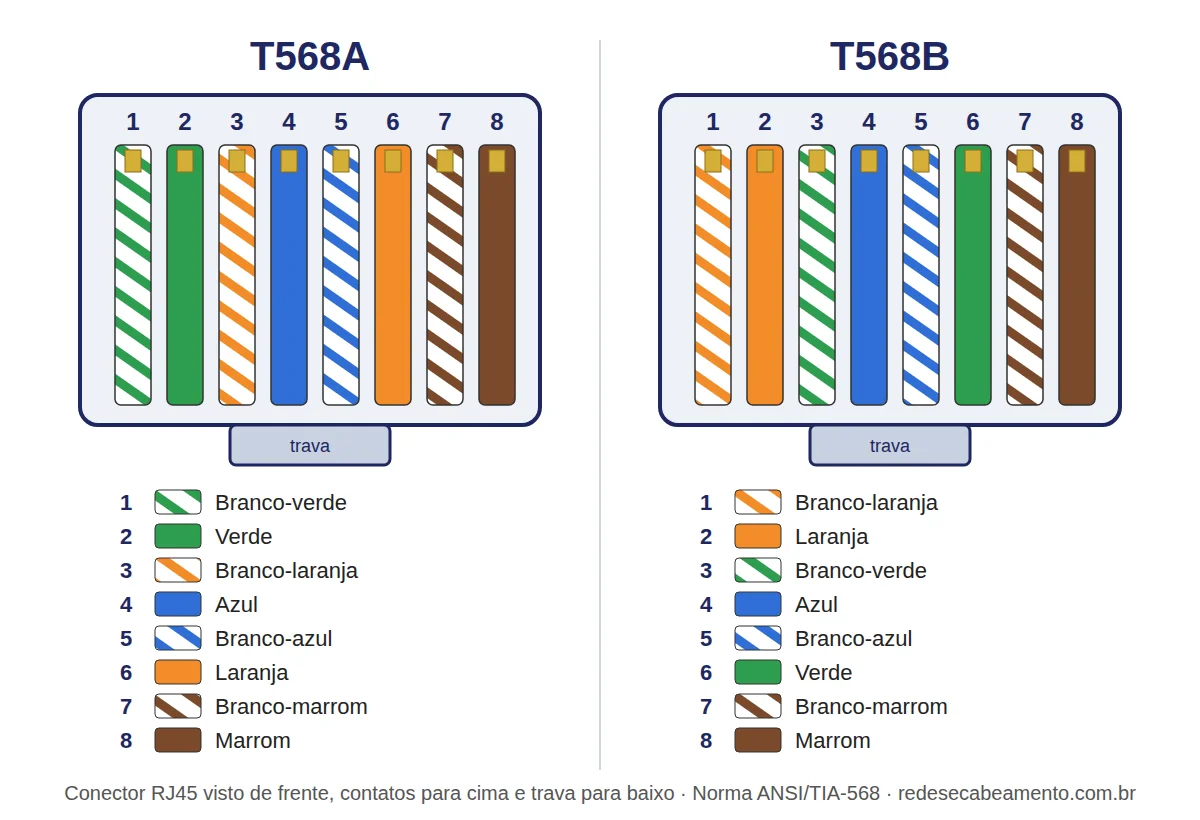

A norma define duas sequências de cores para ligar os 8 fios do cabo no conector RJ45 e na tomada. Veja a tabela:

• A única diferença é a troca dos pares laranja e verde (pinos 1-2 e 3-6). O desempenho elétrico é o mesmo.
• Cabo direto: mesmo padrão nas duas pontas. É o usado em praticamente toda instalação.
• Cabo crossover: T568A numa ponta e T568B na outra. Hoje quase não é necessário, porque placas e switches modernos fazem a inversão automaticamente (Auto-MDIX).
• Regra de ouro: escolha um padrão e use em toda a instalação (tomadas, patch panels e cordões). Misturar T568A e T568B no mesmo enlace gera falha de wiremap na certificação. Em redes existentes, siga o padrão que já está em uso.

Distâncias máximas: a regra dos 90 + 10 metros

Acima desses limites, a atenuação do sinal aumenta e o ponto reprova na certificação por comprimento ou perda de inserção. Para distâncias maiores, como a ligação entre prédios ou andares distantes, o caminho é a fibra óptica.

Enlace permanente x canal: o que é testado

O enlace permanente é a parte fixa da instalação, que fica no prédio: do patch panel até a tomada, sem os cordões. É a configuração normalmente usada na certificação feita pelo instalador, porque mede a qualidade do que foi embutido nas paredes e eletrocalhas.

O canal é o caminho completo, com os cordões definitivos. É testado quando se quer avaliar a ligação real entre o switch e o equipamento, por exemplo para investigar um problema de desempenho.

Categorias de cabo reconhecidas pela norma

Atenção: Cat7 e Cat7A não são reconhecidas pela TIA. Elas existem apenas na norma internacional ISO/IEC 11801 (classes F e FA) e usam conectores diferentes do RJ45. Desconfie de orçamentos que ofereçam “Cat7” para uma rede corporativa comum. Para comparar as duas opções mais usadas, veja Cat6 ou Cat6A: qual escolher.

Histórico de revisões da TIA-568

O que mudou na ANSI/TIA-568.2-E (2024)

A revisão E da parte de par trançado foi publicada em outubro de 2024 e trouxe três mudanças práticas:

• PoE (alimentação pelo cabo): um anexo específico recomenda Cat6A ou superior para aplicações com alimentação elétrica, temperatura ambiente máxima de 45 °C e cabos com classificação mínima de 60 °C.
• Desbalanceamento de resistência DC: passou a ser especificado também para Cat5e, Cat6 e Cat6A (antes, só para Cat8). Esse parâmetro afeta diretamente câmeras, access points e telefones alimentados por PoE.
• Testes de Cat8: novos requisitos para os baluns usados nos equipamentos de teste.

Certificação: como provar que a rede atende à norma

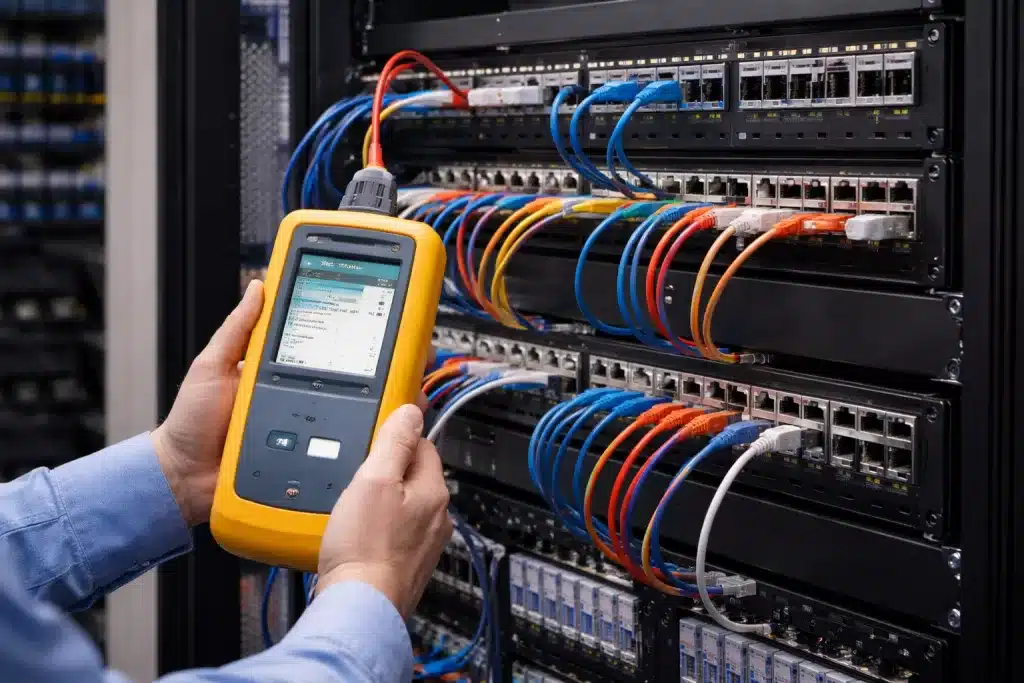

A certificação é o teste de cada ponto com um certificador, equipamento cuja precisão é definida pela TIA-1152. O resultado é um relatório com aprovação (PASS) ou reprovação (FAIL) de cada enlace em relação aos limites da categoria. Um testador de continuidade não substitui a certificação: entenda a diferença em testador x certificador.

Para interpretar cada campo do documento, veja como ler um relatório de certificação.

TIA-568, NBR 14565 e ISO/IEC 11801: qual seguir?

Na prática, as três são compatíveis: os requisitos de desempenho são muito próximos, e os certificadores permitem testar por qualquer uma delas. O importante é definir no projeto qual norma será usada como referência na certificação.

Checklist: sua rede está de acordo com a norma?

• Os pontos estão identificados nas tomadas e no patch panel (TIA-606)?
• Existe relatório de certificação de todos os pontos?
• Todos os cabos horizontais têm até 90 m?
• A instalação usa um único padrão de pinagem (T568A ou T568B)?
• O rack está organizado, com cordões de comprimento adequado?
• Câmeras e access points PoE usam cabo Cat6 ou, de preferência, Cat6A?
• A rede foi certificada depois da publicação da 568.2-E (outubro de 2024)?

Erros comuns ao aplicar a TIA-568

• Misturar T568A e T568B na mesma instalação.
• Destrançar demais os pares na terminação: o limite é de 13 mm para Cat5e e superiores.
• Dobrar o cabo além do raio mínimo: 4 vezes o diâmetro do cabo UTP horizontal.
• Apertar demais as abraçadeiras: deforma o cabo e piora a perda de retorno. Prefira velcro.
• Fazer emendas no cabo horizontal: a norma não permite.
• Passar cabos de dados junto com cabos elétricos sem a separação adequada.
• Chamar teste de continuidade de certificação: só o certificador comprova o desempenho da categoria.

Muitos desses erros só aparecem meses depois, como lentidão ou quedas intermitentes. Veja outros exemplos em erros invisíveis no cabeamento estruturado.

Perguntas frequentes sobre a norma TIA/EIA-568

A norma TIA/EIA-568 ainda existe?

Sim. Hoje ela se chama ANSI/TIA-568 e está na revisão E. O “EIA” saiu do nome porque a Electronic Industries Alliance encerrou as atividades em 2011.

Qual a diferença entre T568A e T568B?

Apenas a posição dos pares laranja e verde, que trocam de lugar nos pinos 1, 2, 3 e 6. O desempenho é idêntico.

Qual padrão devo usar, T568A ou T568B?

Qualquer um dos dois, desde que seja o mesmo em toda a instalação. Em redes existentes, siga o padrão já utilizado para não misturar.

Qual é a distância máxima de um cabo de rede?

90 metros de cabo horizontal fixo, mais até 10 metros de cordões, totalizando 100 metros de canal.

A Cat7 é reconhecida pela TIA-568?

Não. A TIA reconhece Cat5e, Cat6, Cat6A e Cat8. A Cat7 existe apenas na ISO/IEC 11801.

Qual é a norma brasileira de cabeamento estruturado?

A ABNT NBR 14565, alinhada à norma internacional ISO/IEC 11801.

A certificação garante que toda a rede está conforme a norma?

A certificação comprova o desempenho de cada enlace testado. A conformidade completa também envolve caminhos e espaços (TIA-569), identificação (TIA-606), aterramento (TIA-607) e documentação.

Vale a pena seguir a norma em projetos pequenos?

Sim. O custo de fazer certo desde o início é pequeno perto do custo de refazer pontos, parar a operação ou investigar falhas intermitentes depois.
