Na certificação de cabeamento estruturado, um simples “PASS” no relatório não garante, por si só, que a rede terá desempenho, estabilidade e vida útil prolongada. É justamente nesse ponto que entra o conceito de headroom, também conhecido como margem técnica de segurança.
O headroom indica quanto o enlace está distante do limite máximo permitido pela norma. Em outras palavras, ele mostra se o cabeamento apenas “passou no limite” ou se foi bem instalado, com folga suficiente para suportar envelhecimento, interferências e futuras demandas.
Neste guia técnico, você vai entender o que é headroom, como calcular, como interpretar nos relatórios de certificação e por que ele é decisivo para a qualidade real da rede.
Precisa validar os pontos da sua rede? Conheça nosso serviço de certificação de pontos de rede.
O que é headroom na certificação de cabeamento estruturado
O headroom representa a margem entre o valor medido no teste e o limite máximo permitido pela norma (ANSI/TIA ou ISO/IEC).
Quanto maior essa margem, melhor a qualidade do enlace. De forma prática:
- Headroom positivo alto indica instalação bem executada
- Headroom baixo indica instalação no limite
- Headroom negativo indica reprovação no teste
Portanto, o headroom é o principal indicador de qualidade além do mínimo normativo.
Por que o headroom é mais importante que o “PASS”
Embora muitos relatórios destaquem apenas o status PASS/FAIL, esse critério é insuficiente para avaliar a robustez da rede.
Um enlace que passa com 0,1 dB de margem está tecnicamente aprovado. No entanto:
- qualquer degradação futura pode causar falhas
- mudanças térmicas afetam o desempenho
- interferências externas reduzem a estabilidade
Por outro lado, enlaces com headroom elevado oferecem maior confiabilidade, melhor desempenho em altas frequências e vida útil prolongada. Assim, headroom é qualidade, enquanto o PASS é apenas conformidade mínima.
Em quais parâmetros o headroom aparece
O headroom é analisado principalmente nos seguintes parâmetros de certificação:
- NEXT (Near-End Crosstalk)
- FEXT / ACR-F (Far-End Crosstalk)
- Return Loss (RL)
- Perda de Inserção (Insertion Loss)
- ACR-N / PSACR
Cada um desses indicadores apresenta uma margem em relação ao limite da norma, geralmente expressa em dB.
Como calcular o headroom na prática
O cálculo do headroom é simples e aparece automaticamente nos certificadores profissionais. A lógica é:
Headroom = Limite da norma – Valor medido
Exemplo prático:
- limite de NEXT: 35,0 dB
- valor medido: 41,5 dB
- headroom: +6,5 dB
Quanto maior esse valor positivo, melhor o desempenho do enlace.
Qual headroom é considerado bom em projetos profissionais
Embora a norma não exija um valor mínimo de headroom, boas práticas de mercado indicam:
- ≥ 6 dB representa excelente qualidade
- entre 3 e 6 dB é aceitável
- < 3 dB exige atenção técnica
- ≈ 0 dB indica instalação no limite
Projetos corporativos, data centers e ambientes críticos normalmente exigem headroom confortável, especialmente em Cat6 e Cat6A.
O que reduz o headroom em uma instalação
Diversos fatores impactam negativamente as margens técnicas:
- excesso de destrançamento nos conectores
- curvaturas abaixo do raio mínimo
- amarração excessiva dos cabos
- conectores de baixa qualidade
- mistura de componentes de categorias diferentes
- patch panels e keystones fora de padrão
Mesmo que o enlace passe, esses erros reduzem drasticamente o headroom.
Headroom e garantia do fabricante
Fabricantes de sistemas de cabeamento analisam não apenas o PASS, mas a qualidade global do enlace. Em auditorias e disputas técnicas, enlaces com headroom muito baixo podem ser questionados, perder garantia estendida ou exigir retrabalho. Por isso, integradores sérios utilizam o headroom como critério interno de aceitação.
Como identificar problemas usando o headroom

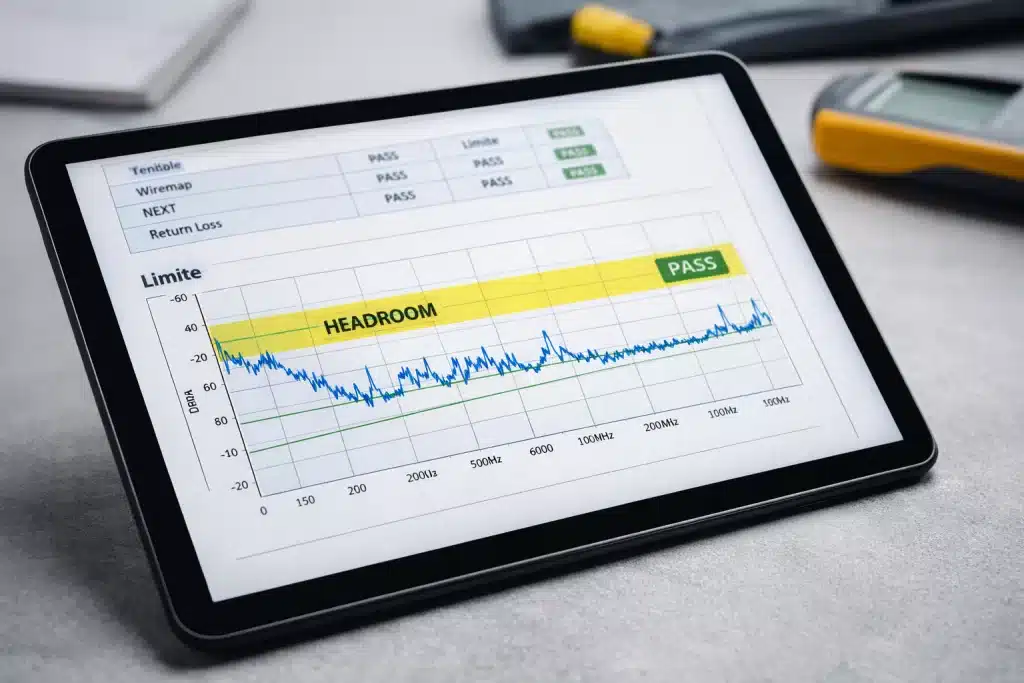

Um padrão comum em relatórios problemáticos é NEXT alto em baixas frequências e headroom caindo drasticamente acima de 250 MHz. Esse comportamento indica falhas de conectorização, excesso de destrançamento ou má organização no patch panel. Assim, analisar o headroom por faixa de frequência ajuda a localizar a origem do problema, não apenas a reprovação.
FAQ – Perguntas frequentes sobre headroom em certificação
Headroom é exigido por norma?
Não. A norma exige apenas PASS, porém o headroom indica a qualidade real da instalação.
Um enlace pode passar com headroom zero?
Sim, mas isso indica instalação no limite e alto risco de falhas futuras.
Qual parâmetro é mais crítico para headroom?
Normalmente NEXT e Return Loss, pois refletem diretamente a qualidade da terminação.
Patch cords influenciam o headroom?
No teste de canal, sim. No enlace permanente, não.
Headroom baixo invalida o relatório?
Tecnicamente não, mas compromete desempenho, confiabilidade e garantia.
