Introdução
Durante a certificação de cabeamento estruturado, o relatório técnico gerado pelo certificador é o documento que comprova se o enlace atende às normas técnicas. No entanto, na prática, muitos profissionais analisam apenas o status final de aprovado ou reprovado, sem avaliar os parâmetros que indicam a qualidade real da instalação. Entender corretamente Wiremap, NEXT, FEXT e Return Loss (RL) é essencial para identificar falhas invisíveis, prever problemas futuros e garantir desempenho, estabilidade e longevidade da rede.

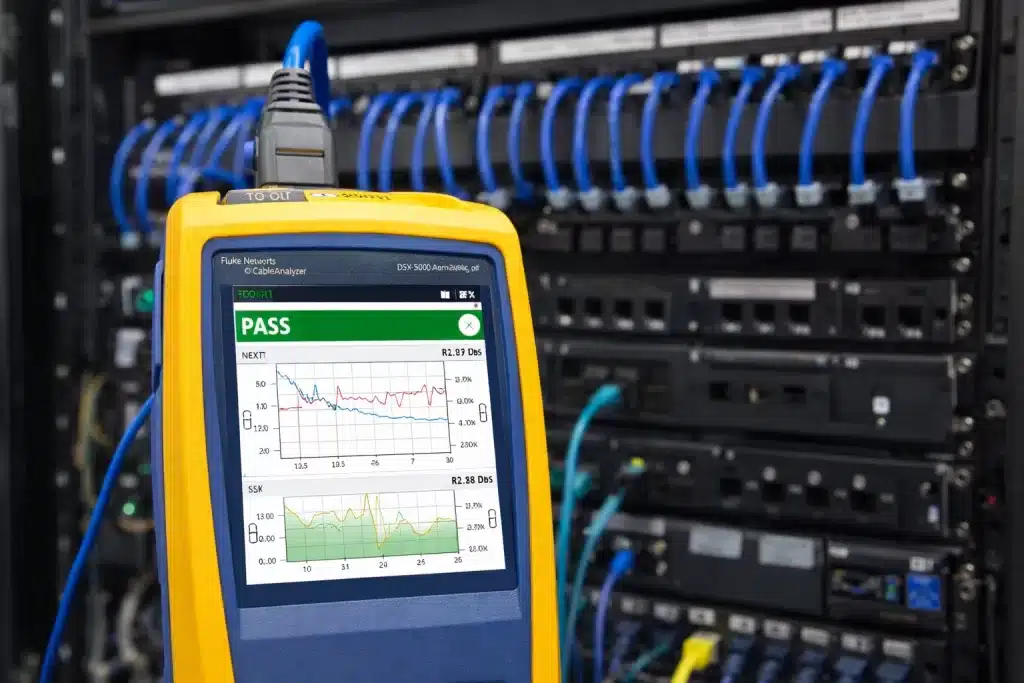

O que é um relatório de certificação de cabeamento
O relatório de certificação apresenta os resultados dos testes realizados em cada enlace permanente do sistema de cabeamento estruturado. Esses testes validam se a instalação atende aos requisitos das normas ANSI/TIA-568, ISO/IEC 11801 e ABNT NBR 14565, conforme a categoria instalada. Mesmo quando o resultado geral é PASS, valores muito próximos ao limite mínimo indicam baixa margem técnica, o que pode comprometer o desempenho da rede ao longo do tempo.
Wiremap: verificação física da pinagem
O Wiremap é o teste responsável por verificar a continuidade elétrica e a ordem correta dos condutores entre as extremidades do enlace. Ele identifica erros como pares invertidos, pares cruzados, fios rompidos, curtos-circuitos e inconsistências entre os padrões T568A e T568B. Apesar de ser um teste fundamental, o Wiremap apenas confirma que os fios estão corretamente conectados, não avaliando o desempenho elétrico ou a qualidade do sinal.
NEXT: interferência entre pares no ponto de origem
O NEXT (Near-End Crosstalk) mede a interferência eletromagnética entre pares no ponto onde o sinal é transmitido. Valores baixos de NEXT indicam alto nível de interferência, o que compromete a integridade da comunicação. As causas mais comuns estão relacionadas à má instalação, como destrançamento excessivo dos pares, conectores de baixa qualidade, crimpagem inadequada e uso de patch cords fora de padrão. O NEXT é um dos parâmetros mais críticos em enlaces de Categoria 6, 6A e superiores.
FEXT: interferência no extremo oposto do enlace
O FEXT (Far-End Crosstalk) avalia a interferência entre pares no extremo remoto do enlace, em relação à origem do sinal. Esse parâmetro se torna especialmente relevante em enlaces mais longos e aplicações de alta velocidade, onde a interferência acumulada pode afetar diretamente a taxa de erro, a estabilidade e o desempenho geral da rede. Valores inadequados de FEXT são comuns em ambientes com alta densidade de dispositivos conectados.
Return Loss (RL): reflexões de sinal e perda de desempenho
O Return Loss (RL) mede a quantidade de sinal que retorna ao transmissor devido a descontinuidades de impedância ao longo do enlace. Conectores mal instalados, curvaturas excessivas, emendas e uso de componentes incompatíveis são as principais causas de reflexão de sinal. Problemas de RL costumam gerar falhas intermitentes, principalmente quando a rede opera próxima ao limite da sua capacidade ou passa por upgrades de velocidade.
Como interpretar relatórios além do “PASS”
Uma análise técnica adequada vai além do status final do teste. É fundamental observar a margem de aprovação (headroom) de cada parâmetro, identificar padrões repetidos de valores críticos e avaliar a consistência dos resultados entre os enlaces. Certificações com margens muito baixas indicam uma infraestrutura tecnicamente frágil, mais suscetível a falhas após expansões, rearranjos ou aumento do tráfego de dados.
Por que a interpretação correta evita falhas futuras
A correta interpretação de Wiremap, NEXT, FEXT e RL permite identificar problemas ainda na fase de instalação, evitando retrabalho, indisponibilidade da rede e custos corretivos. Mais do que atender às normas, uma análise criteriosa garante que o cabeamento estruturado esteja preparado para crescimento, novas tecnologias e maior exigência operacional.
FAQs – Interpretação de relatórios de certificação de cabeamento
Wiremap aprovado garante qualidade da rede?
Não. O Wiremap apenas confirma a pinagem correta dos condutores, sem avaliar interferência, perda de sinal ou desempenho elétrico.
NEXT é um dos principais motivos de reprovação?
Sim. O NEXT é um dos parâmetros mais sensíveis e frequentemente reprova enlaces mal instalados ou com componentes fora de padrão.
FEXT impacta redes de baixa velocidade?
Em redes de baixa velocidade o impacto é menor, mas em aplicações modernas e enlaces de alta capacidade o FEXT influencia diretamente a estabilidade e a taxa de erro.
Problemas de Return Loss aparecem imediatamente?
Nem sempre. Falhas de RL costumam surgir com o aumento do tráfego, upgrades de velocidade ou após intervenções na infraestrutura.
Toda certificação deve ser analisada tecnicamente?
Sim. A análise detalhada do relatório é essencial para garantir que a rede não apenas funcione, mas opere com margem, confiabilidade e vida útil adequada.
